一、用途及结构特点

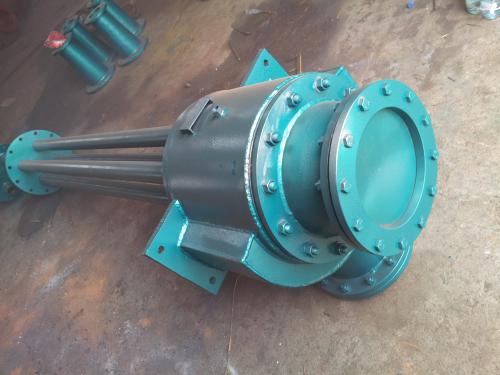

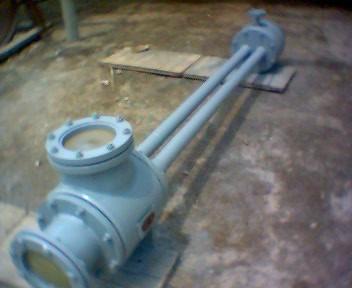

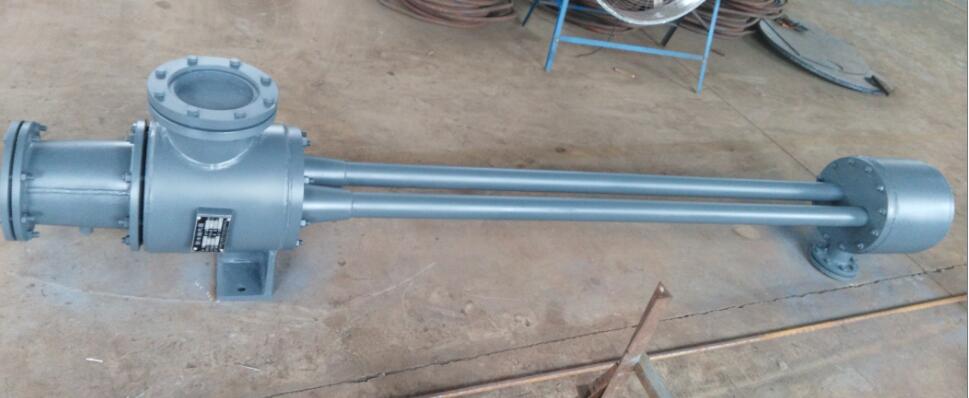

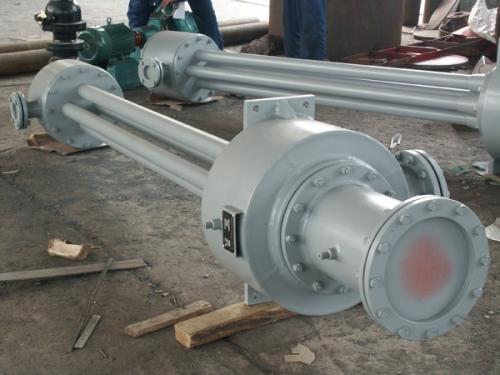

适用于火力发电厂600MW以下汽轮机组建立抽吸凝汽器真空。其主要结构有进水短管、吸入混合室、蜗旋喷咀、缓冲室、喉管段、余速抽气室、逆气碟阀等部件。具有结构简单、安全可靠、不存在动静体磨损；喷咀、收缩管采用特殊材料制作。不结污，使用寿命长，抽吸效率不受时间的影响，对工作水质所含杂质程度要求低，有良好的启动特性，同时可实现余速利用等特点。

二、设计特点

射水抽气器是一种典型的水、气两相流装置。气相运动所需能量全部来自水束，气体在水质点的"裹协"下运动，以最佳截面与流速，实现吸入室的高效率。本设备与过去的水、汽喷射泵组的结构有本质的区别，它采用蜗旋喷咀打破了传统的水、汽垂直交错流动的设计模式，经蜗旋喷咀后使得水束外围的空气质点分布均匀，相互接触面积进一步增大，混合能力增强，形成同向流动，有利于水束裹协气体排出，大大提高抽吸效率。还能避免水束偏斜，发生震动，这些优点是旋转式真空泵和老式射水抽气器所不能具备的。

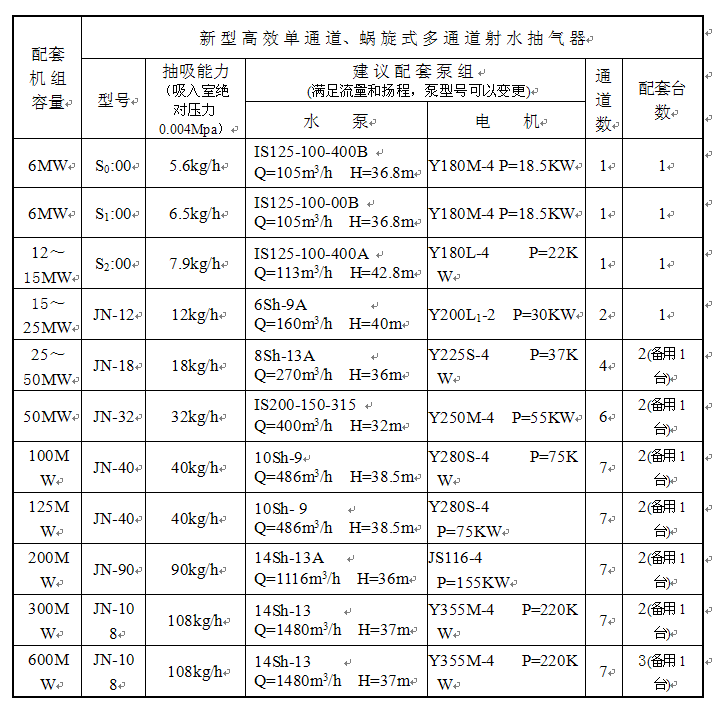

三、产品规格及配套参数表

四、技术说明

敬告：我公司保留在不作任何通知情况下，对上述数据进行修改的权利。

1、设备改造时，须提供机组容量，旧机组抽气器型号、技术参数，原射水泵、电机参数。

2、确定更换改造目的：①以提高真空为主。 ②保持目前真空以降低耗功为主。

3、提供原抽气器进水管径、空气管径及标高，以便我方生产抽气器时参照，使现场安装方便省时，减少劳动强度。

江苏天锤电力辅机有限公司  尹经理 180 6136 2099
