抗性消声器它与阻性消声器消声降噪原理不同，它不能直接吸收声能，而风机消声器是利用管道上突变的界面或旁接共振腔，使沿管道传播的某些频率声波，在突变的界面处发生反射、干涉等现象，从而达到消声降音的目的。分为扩张室式消声器及共振式消声器。
因在实际噪声控制工程中，噪声以宽频带居多，通常将阻性吸音降噪声及抗性消声降音结构组合起来，以控制高强度的宽频带噪声。

二、分类

风机消声器分为：离心风机消声器、罗茨风机消声器、鼓风机消声器、轴流风机消声器。风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声。

根据风机进出口结构不同，分为圆形结构和矩形结构。

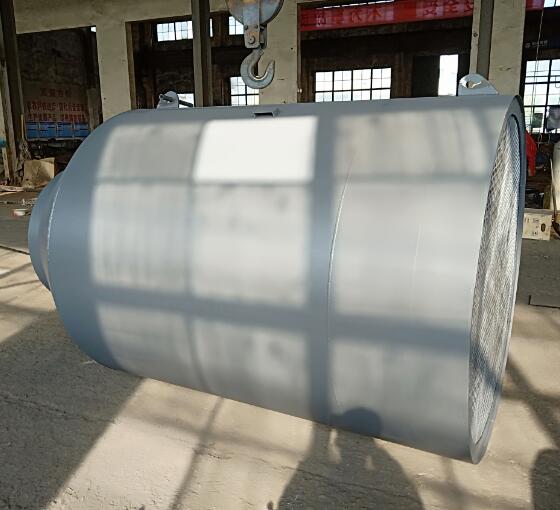

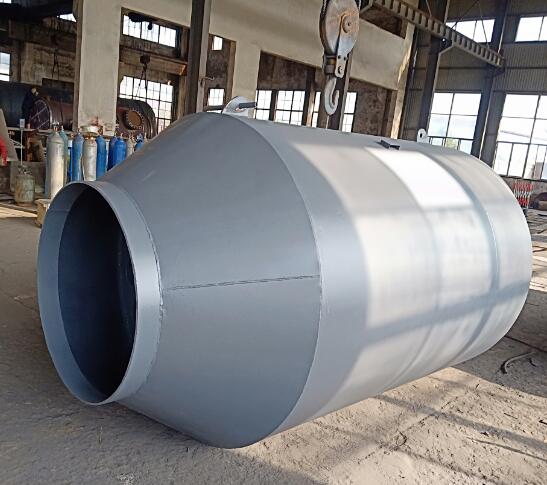

（1）圆形结构分用于风机接管口为圆形,又分为A、B型两种， A型两端均为法兰盘，直接串接于管道中(即管道消声器)， B型一端为法兰，另一端为直接大气排空(可装防雨风帽)，仅供设置在室外管道末端和封闭式机房进风口选用。
（2）圆形结构中的阻式消声片一般厚度为100 mm，150 mm，消声量15-30dB(A)，在风速5-12m/s的条件下，适用风量为1000-50000 m3/h。其结构中对高频噪声和低频噪声消声采用阻抗两种消声区，用以最大限度的增宽消声频带。

因此定购风机消声器请提供下列资料：

1）风机型号及使用场合；

2）风机风量及风速；

（3）接管口尺寸.

三、结构原理

根据对工业用各类风机运行现场噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声体及流体通道的主要依据，同时采用了具有较大吸声材料饰面的狭矩形通道，以增强吸收效果。另，风机的噪声源在最大噪声级时，其频谱值往往不止一种，而对不同频谱带，对其消声量要求也不相同。

为此系列通风管道消音器及鼓引风机消音器均为阻抗声流型，采用了对高、中频噪声起吸音消声作用的阻式结构及对中、低频噪声起消声降音作用的抗式结构，同时在阻式通道中采用了高频及低频两种吸音消声区，用以最大限度的增宽消声频带，以实现良好的消声降噪效果。

通风管道消音器及鼓引风机消音器适用于各类离心式、轴流式、罗茨风机及空压机。

四、使用范围

风机是一种通用机械设备，其使用范围很广，电力、矿山、机械、冶金、化工等各行业的生产均离不开风机。

风机危害
风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。

特别是邻近生活区的风机，其进风口和出风口所辐射的空气动力性噪声，更是污染环境的主要因素，形成公害，我国工业部门治理噪声污染的主要对象之一。

相关标准

工业用风机，属连续运转之设备。国际标准化组织(ISO）对此类设备所规定的噪声标准为≤90分贝，我国的新标准与此相同，这也是工业企业连续性噪声达标的依据，但在不采用消声措施的情况下，风机进出风口向环境所射出的噪声可达110～120分贝，大大超过了达标要求。四、风机消声器型号及参数

风机消声器分圆形接口和方形接口，本表按圆形接口流量计算，用户询价时请报接口尺寸（方还是圆）

格型号	风机接口mm	适用风机参数		消声器规格		阻力损失Pa
格型号	风机接口mm	流量 m3/h	气流速度m/s	总长 mm	外径mm	阻力损失Pa
FG-200	200	1000-20000	3-10	1050	450	150
FG-300	300			1500	500	150
FG-400	400			1500	730	170
FG-450	450			1800	750	200
FG-500	500			1800	880	200
FG-600	600			1800	1100	200
FG-700	700	8000-70000		2200	1200	200
FG-800	800			2300	1300	200
FG-900	900			2500	1400	200
FG-1000	1000			2500	1550	240
FG-1200	1200			2800	1750	240
FG-1400	1400			2800	1750	240
FG-1600	1600			3000	2150	300
FG-1800	1800	9000-150000		3000	2350	300
FG-2000	2000			3400	2450	300
FG-2200	2200			3400	2550	300
FG-2400	2400			3400	2900	400
FG-2700	2700	120000-250000		3400	3000	400
FG-3000	3000	120000-250000		3400	3300	400
