除污器、管道过滤器

除污器是在石油化工工艺管道中应用较广的一种部件。其作用一是防止管道介质中的杂质进入传动设备或精密部位，使生产发生故障或影响产品的质量。除污器安装在用户入口供水总管上，以及热源（冷源）、用热（冷）设备、水泵、调节阀入口处。其结构形式有Y型除污器、锥形除污器、直角式除污器和高压除污器，其主要材质有碳钢、不锈耐酸钢、锰钒钢、铸铁和可锻铸铁等。内部的过滤网有铜网和不锈耐酸钢丝网。

产品简介

一、功能与用途

除污器的作用是用来清除和过滤管道中的杂质和污垢，保持系统内水质的洁净，减少阻力，保护设备和防止管道堵塞。

二、设备结构与工作原理

除污器的结构形式按国家标准图R406分为卧式直通除污器、卧式角通除污器和立式直通除污器三种形式。本除污器的特点是滤网由原标准图中规定的镀锌铁丝网改进为专用不锈钢滤网。在除污器中，水流由进水口进入筒体，经过滤网过滤的水流由出水口流出，污垢则沉降于除污器底部，经过排污排出。

三、安装与使用

除污器一般应设置于供暖系统的入口调压装置前或各设备入口前。直通式除污器安装在水平管道上，角通式除污器可安装在直角转弯的管道上，安装是壳上箭头方向必须与水流方向一致。运行过程中应定期排污。

除污器的分类

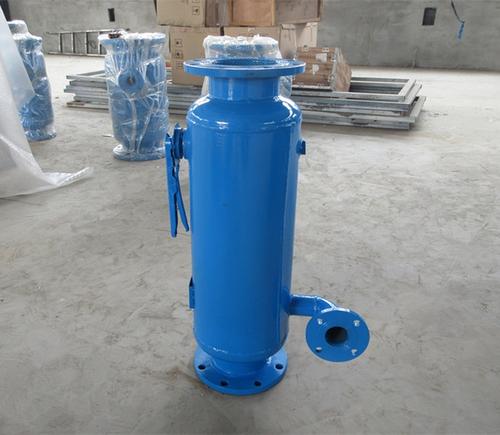

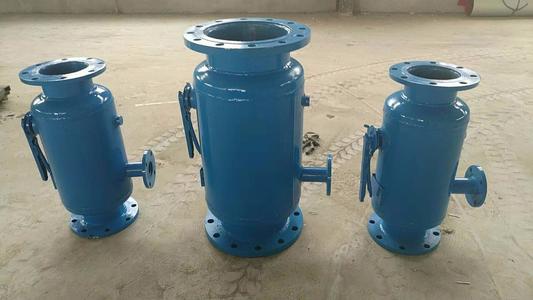

管道除污器又称为管道过滤器，除污器，根据管道的不同可分为立式除污器，卧式除污器，立式除污器可分为立式直通除污器，立式角通除污器，卧式除污器可分为卧式直通除污器，卧式角通除污器。

根据除污器的自动化程度可分为手动除污器，自动反冲洗除污器，全自动除污器。

手动除污器即手动排污，使用方面不是很方便，但是价格便宜！

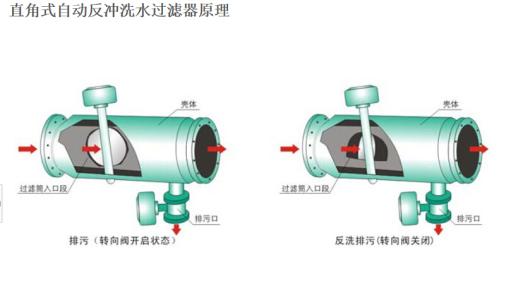

自动反冲洗除污器即手动排污，自动反冲洗，人工只要打开排污口阀门即可自动反冲洗，简单方便！

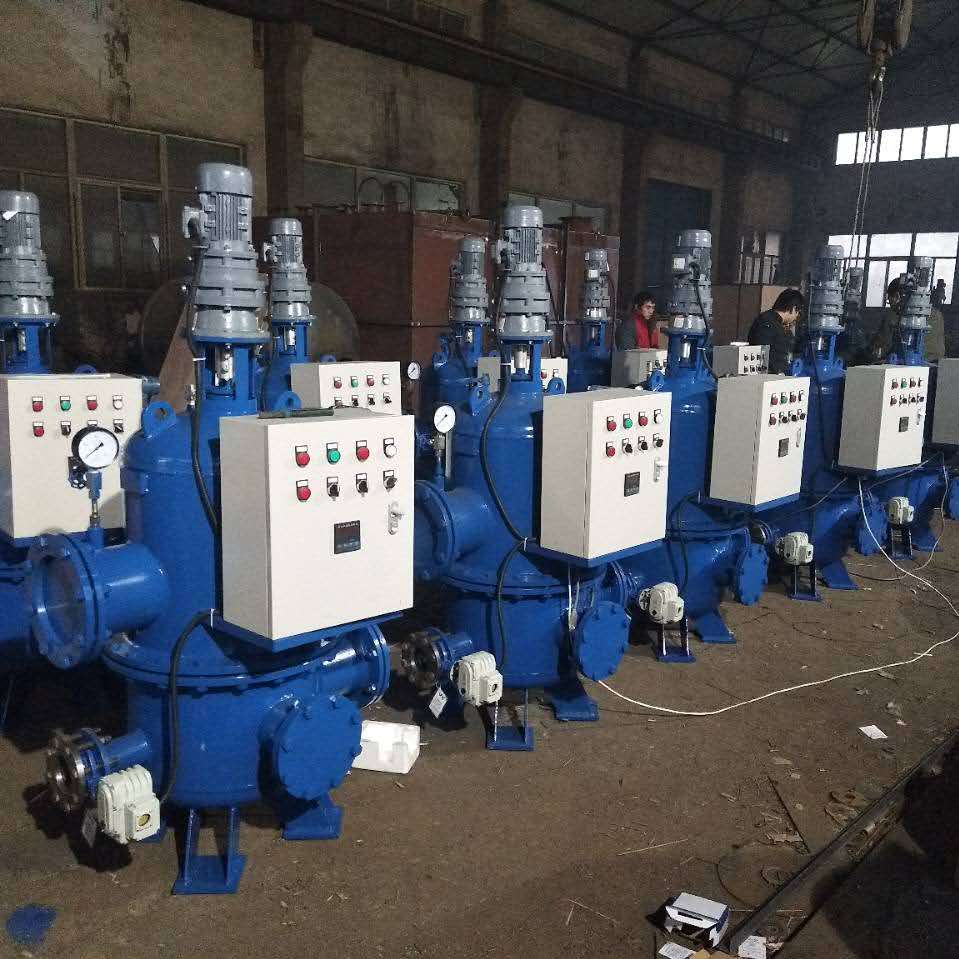

全自动除污器即使用压力表和电控柜全程控制除污器的运行，通过两端压力差来控制电控柜，触动自动阀门打开从而实现排污过程！

根据滤网材质不同可分为碳钢材质和不锈钢！一般压力有6kg，10kg，16kg，25kg，40kg，也有233kg的使用压力，根据情况选用合适的型号！

新型结构原理

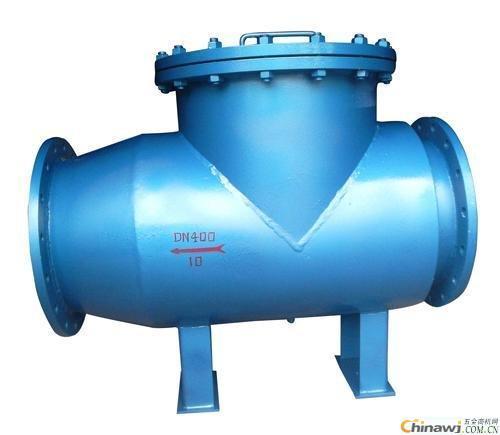

现有新型的除污器，改变了旧式除污器笨重、阻力大的缺陷，对国标R406-1，

卧式除污器进行了大规模的改进，滤网总面积成倍增大，从

根本上解决了原产品运行阻力大的缺陷，并且在加装旁通之

后，也可以运行中进行排污和反冲滤网。

性能参数

设计压力：1.6Mpa

设计温度：180℃

法兰标准：HG/T20592

安装尺寸表

规格DN参数	L	L1	H	DN1	重量kg
50	340	150	130	25	14
65	355	110	130	25	16
80	432	140	140	32	20
100	495	150	155	32	27
125	532	110	185	40	48
150	620	120	220	50	67
200	782	140	250	65	98
250	934	155	290	80	163
300	1120	175	320	100	212
350	1250	175	370	100	280
400	1400	180	410	100	400

安装使用说明

1、除污器安装应该按工程设计说明的要求进行。

2、如选用本设备设计系统在除污器进出口管道上不设阀门，不要求拆卸的情况下，则进出口管道上的法兰要取消，除污器和管道直接焊接。

3、设备安装完，应清除内部因制作或安装遗留的杂物。

4、设备投运前，应同管道系统一起进行水压试验，水压实验合格后方可投入运行。

5、在运行过程中，应根据管道系统的清洁情况，定期进行去污，确保除污器畅通。

滤网分类

除污器的滤网有网状滤网与板状滤网.对过滤精度的要求可通过滤网上的滤孔径大小实现.

网状滤网具有流动性好,可拆卸,过滤阻力小,成本低廉的优点,但不适用于大流量除污器.大流量水仅从重量上算具有很大的冲击力,而网状滤网厚度较薄,很容易因面对大的流量原水而撕裂.

板状滤网厚度大,稳定性好.面对大的水流量可有效截留水中杂质,达到过滤效果,不易损坏.但成本代价较高,置换不便.
