凝汽器换管,维修,增容改造

凝汽器是汽轮发电机组重要的冷源设备，由于江河湖海水系的污染，使凝汽器冷却管腐蚀速度加剧，造成凝汽器频繁发生泄漏，严重影响正常生产。特别是铜管易受氨离子、硫化物等腐蚀而造成泄漏，同时由于铜管内壁不光滑易附着微生物及各种污垢，使铜管的使用寿命大大降低。

凝汽器焊接钢管介绍：

凝汽器更换管束焊接钢管主要用于火力发电、化工、钢铁等行业的凝汽器及加热器更换304/316l不锈钢管。凝汽器更换管束不锈钢管换热管规格：直径Ф12～Ф76mm，壁厚0.2～3.0mm，长度分定尺和不定尺两种。常用的材质不锈钢管型号有：304、304L、316、316L、317、317L。

凝汽器更换管束所采用的焊接钢管是引进进口制管设备制造而成，质量与进口不锈钢管材相当或略强，焊缝金相组织与母材一样，强度等机械性能略好。由于不锈钢管带材厚薄均匀，表面光滑平整，其质量确比同种材质的冷拨、热轧无缝不锈钢管好。延伸率大于35%，并且硬度小，易于胀接。

凝汽器更换管束使用304/316l不锈钢管换热管组图

凝汽器更换管束采用管材图表说明：

凝汽器更换管束的不锈钢管分类规格：不锈钢光管,不锈钢螺纹管,不锈钢波纹管,201不锈钢螺纹管,304不锈钢螺纹管,316L不锈钢螺纹管,不锈钢U形管,不锈钢翅片管等, 我公司自行开发研制的不锈钢管换热管是选用进口优质不锈钢钢管，不锈钢带材，冷拉、热拉成形及带钢，经过卷制、焊接、探伤、滚压、打磨、固熔、抛光等一条龙304不锈钢管、316L不锈钢管生产线加工而成；可根据用户的实际需要，生产不同管径、壁厚、长度形式等各种不锈钢管规格的管材。

江苏天锤电力辅机凝汽器更换管束采用的不锈钢管具有以下优点：

1.不锈钢管换热管传热性能好，由于不锈钢管壁可采用0.5-0.7mm的薄壁不锈钢管材，提高了整体换热性能，在相同的换热面积下，总体的传热系数比铜管提高2.124-8.408％。

2.由于管材采用美国标准AISl304、316l等优质不锈合金钢，使其具有较高的硬度，不锈钢管子的钢度也明显提高。因此，具有很强的耐高温蒸汽的冲击性能及抗振性能。

3.由于管子内壁光滑，使得其边界层流底层厚度减薄，既强化换热，又提高了抗结垢性能。

4.装换热管工艺性能好，采用传统的胀管工艺，不锈钢管外径公差与铜管一致，不需改变管板孔的加工公差，利于现场直接选用，特别方便老机组凝汽器更换管束。

5.304/316l不锈钢管换热管经济实惠，在同等换热面积下，不锈钢管的成本约为铜管成本的80％左右，并可直接进行更换管束改造。

6.为了消除换热管焊接应力，在保护气体中以1050℃高温进行热处理。

7.所有管均采用压差法进行泄漏检查，气压试验至1.0Mpa，5分钟无压降。

304/316l不锈钢管换热管用于低压换热器的安全性和经济性 ：

概述选择凝汽器更换管束管材一般原则是：

1.不出现严重腐蚀泄漏，使用寿命尽可能长，耐冲蚀磨损，抗振性好，换热系数高，价格合理。几十年来，我国的凝汽器、冷油器、冷水器等都使用铜管，具体点是导热系数高。

2. 进行实践中，凝汽器的铜管有的受到严重的氨腐蚀，有的铜管受到严重的磨损，这两种现象造成铜管严重泄漏，使铜管使用寿命大大缩短，机组运行的安全性和经济性下降，增加了停机更换铜管的时间。为此，不少人开始重新考虑凝汽器管材问题。

3. 近年来，不锈钢管换热管大量使用在凝汽器,冷油器,冷风器,低压加热器,高加加热器,空冷器,换热器,冷水器,空气预热器上，据不完全的统计，使用的单位在50％以上，其中包括50-300MW的新机组。304/316l不锈钢管换热管的使用，打破了传统的只能使用铜管的观念，提高了设备的安全性和经济性，降低了投资。

4.但是，还是有不少人对凝汽器更换管束使用的不锈钢换热管缺乏兴趣，主要原因是不锈钢管换热管的导热系数比铜管的导热系数低得多，担心影响传热。为此，有关单位对不锈钢管换热管使用在凝汽器上的总体传热系数进行过不少研究，取得了很好的成果。用不锈钢管代替铜管的电厂越来越多。

冷却设备专用不锈钢管换热管：

采用先进的自动化生产制作，技术新、工艺 精。选用ASTM 304、316L标准优质不锈钢材质，进行精良加工制作。

凝汽器更换管束采用不锈钢管特点：

耐高温蒸汽、耐冲蚀、抗结垢、抗氧化腐蚀、抗振性强、耐磨损。

换热好：材质优、管壁薄、内壁光、强化传热。

安全性：耐高温蒸汽、耐冲蚀、抗振性强。

经济性：相同换热面积、节约成本（约为铜管的80/100左右）。

江苏天锤电力辅机有限公司可同时承接各型号凝汽器,冷油器各类换热器,冷却器,冷水器,高压加热器,低压加热器,空气预热器不锈钢管换热管凝汽器更换管束。

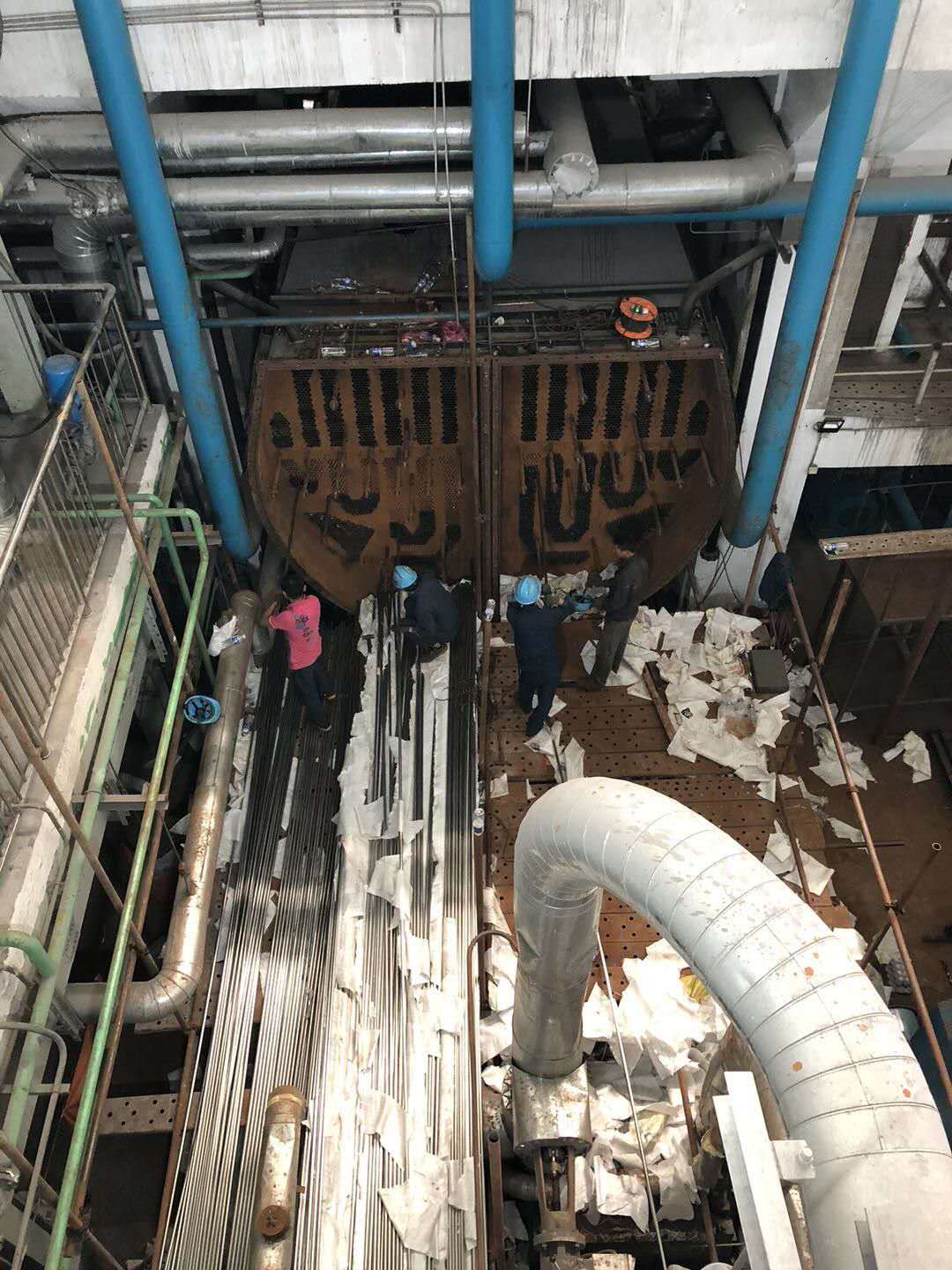

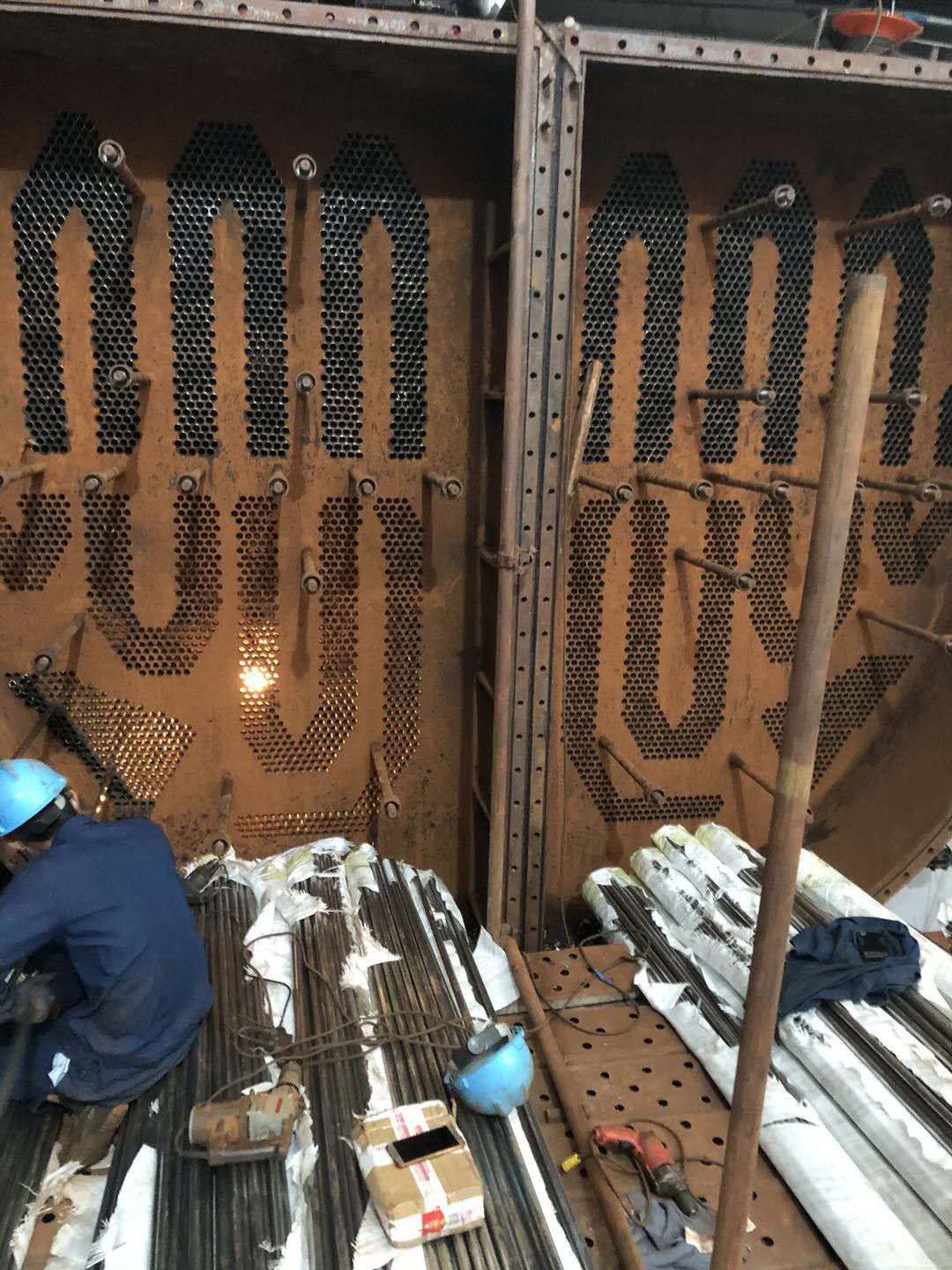

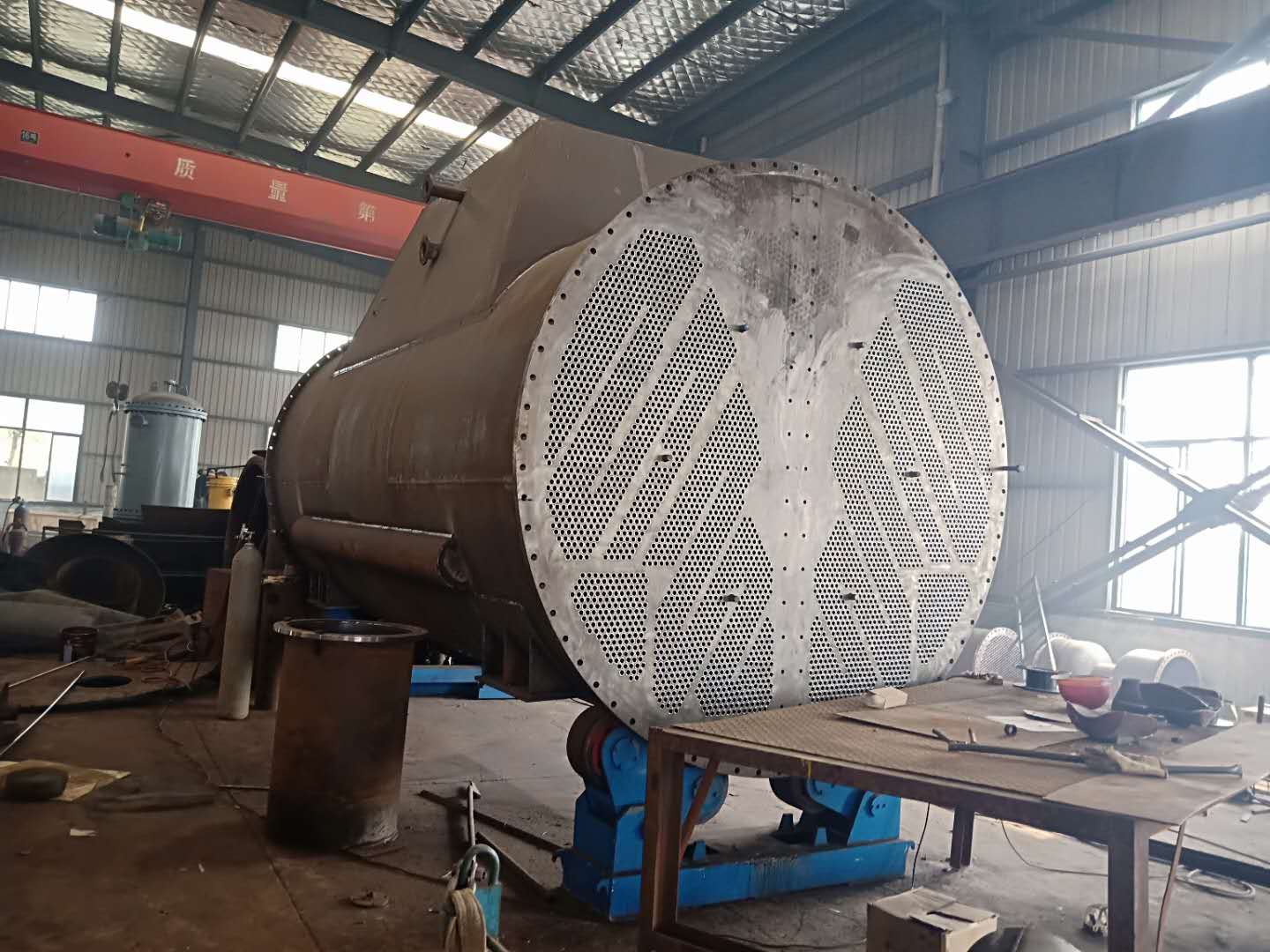

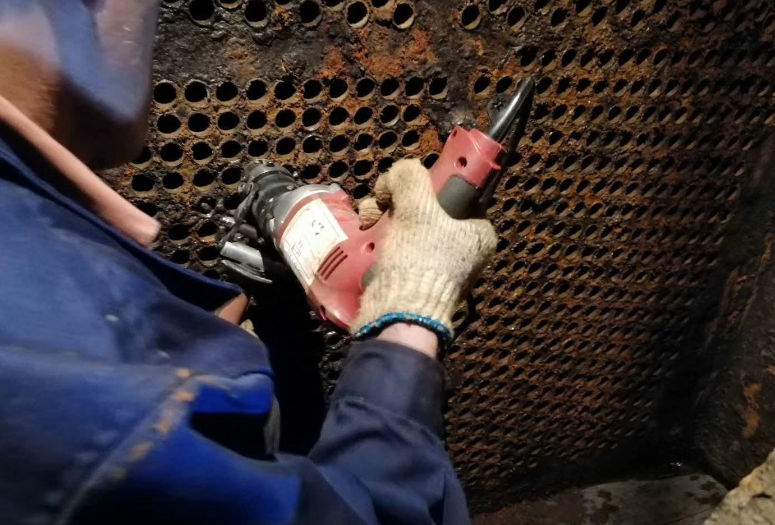

各型号凝汽器,冷油器各类换热器,冷却器,冷水器,高压加热器,低压加热器,空气预热器不锈钢管换热管凝汽器更换管束厂家生产组图

凝汽器更换管束图表说明：

凝汽器问题？ 用铜管后腐蚀管内严重形成凹凸缺陷,导致污垢沉淀堆积管内难清理,从而导致寿命短,铜价格贵！ 更换凝汽器(汽轮机凝汽器)不锈钢管换热管后效果是铜管好几十倍？304/316l不锈钢管换热管耐腐蚀管内长时间处于光滑面，304/316l不锈钢管换热管管内堆积污垢容易清洗，寿命也比铜管长，凝汽器(汽轮机凝汽器)304/316l不锈钢管换热管价格方面也比铜管低！所以凝汽器内铜管被凝汽器(汽轮机凝汽器)304/316l不锈钢管换热管替代也是必然了！天锤凝汽器(汽轮机凝汽器)304/316l不锈钢管换热管自产专用凝汽器304/316l不锈钢管换热管，有成熟的安装更换管束改造工程团队.天锤公司自产凝汽器(汽轮机凝汽器)304/316l不锈钢管换热管价格低廉！安装更换管束一步到位，解决凝汽器后顾之忧！为客户降低成本，让客户的利益最大化！

凝汽器更换管束设计：

a．可与1MW-350MW汽轮机相配套，冷却面积范围从200㎡-20000㎡；

b．水室内部及管板、隔板采用KHS-1型凝汽器防腐胶进行防腐处理；

c．管板采用Q345R或不锈钢复合板;

d．冷却管材料采用304/316L不锈钢换热管；

e．换热管冷却管规格：外径16mm-30mm，壁厚0.5mm-0.8mm；

凝汽器更换管束不锈钢换热管原材料采用日韩等国进口不锈钢带，从源头上确保质量；采用ASTM标准生产和检测，以ISO9001质量关系体系进行全面的过程质量管理。

凝汽器更换管束服务模式 ：

a．根据用户现场情况，协助用户确定凝汽器最佳参数；

b．详细核算每台凝汽器的性能参数，提出最佳设计方案；

c．协助用户了解国内外最新相关信息，在组件、材质和技术规范上具有一定的前瞻性；

d．制定严格的时间节点，及时向用户提供技术资料和设计、制造进展情况；

e．按时、定期安排用户来我方现场进行参观考察；

f．在施工过程中，根据用户要求派驻经验丰富的现场服务人员，指导安装、调试、处理所供设备在安装调试过程中出现的任何技术质量问题；

g．施工完成并投入使用后，提供免费的技术咨询和指导；
