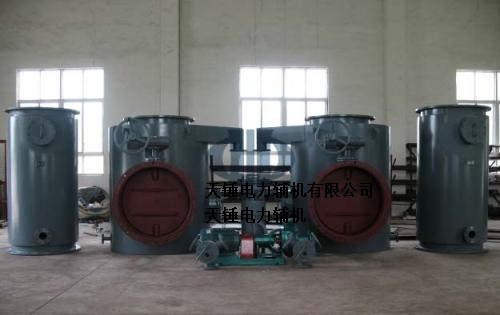

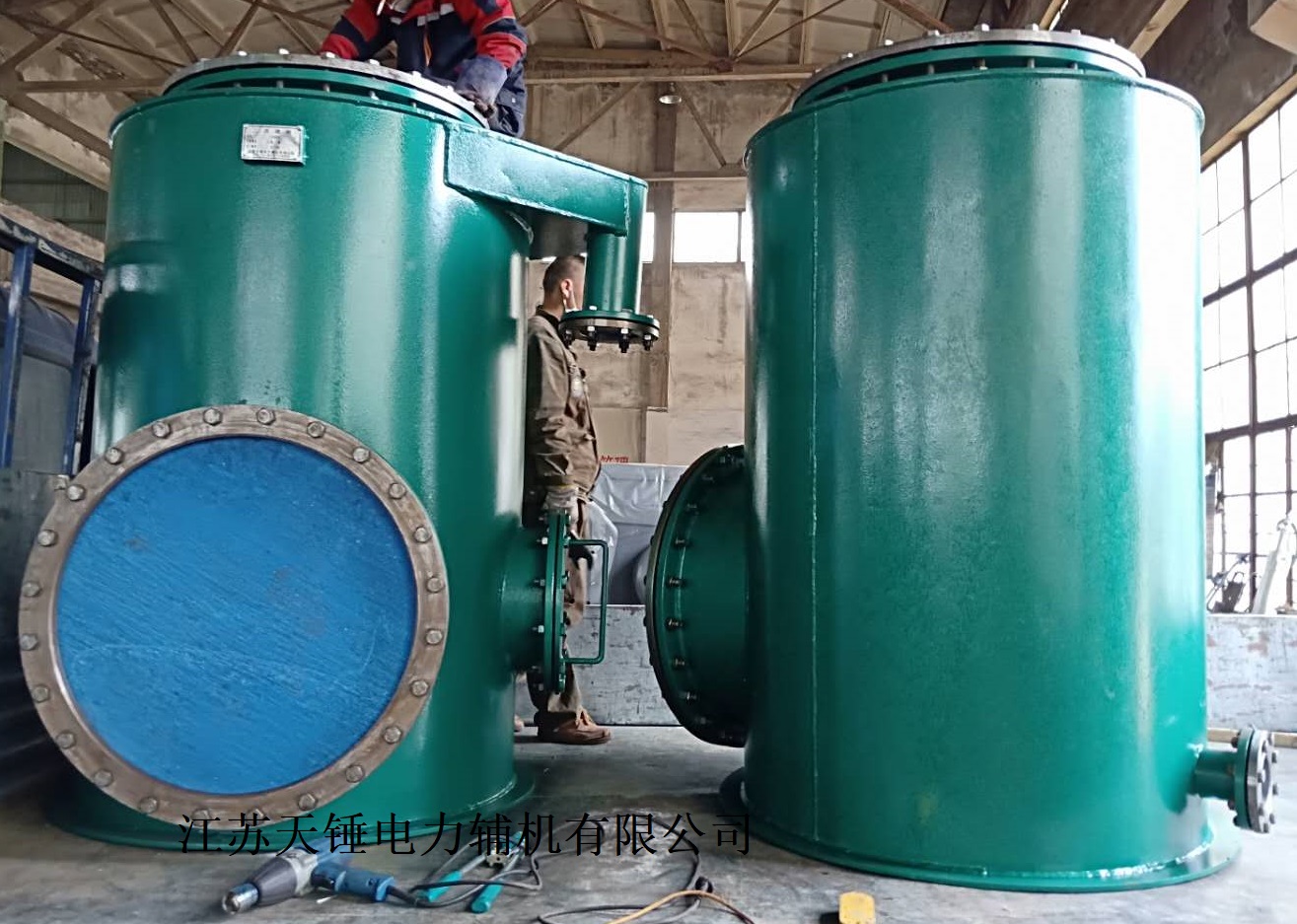

外旋式二次滤网（角式二次滤网）
一、外旋式二次滤网的概述
许多工业企业都使用大量冷却水，在开式循环中，这些水大都取自江河、湖泊。由于自然环境的污染及水中流沙、石粒等不良因素，常使滤网堵塞，严重影响正常生产，即使是闭式循环，由于风沙等原因，水中仍有颗粒杂物，加之水生物的蔓生，也会造成滤网堵塞。
由于诸多因素，所以滤网需清洗，最原始的清洗方法是加备用滤网更换，更换后停下来清洗，这需要备用设施，既增加投资，又增大安装现场场地，早已被淘汰。运行中冲洗滤网应运而生，利用循环水自身的旋流，清洗网面进行排污来满足运行需要。
二、外旋式二次滤网的性能特点
1、本产品主要适用于DN400～ DN1800的管道中，具有下列性能特点：
（1） 结构设计合理，使用维修方便。
网芯为活动网芯，可拆装进行清理，更换等工作，使用维修方便。
（2） 水的净化程度高，过渡杂质精度高。
过滤杂质zui小尺寸为6.0mm，还可根据用户要求设计过渡精度。
（3） 通流面积大，通流倍率为3~3.86，使拦污容量增大，水阻减小（滤网水阻≤350mmH2O）。
（4） 利用旋转水流冲洗原理进行排污，速度快、效果好，减少了工业水的损失。
三、外旋式二次滤网的操作说明
WE系列外旋式二次滤网的进水是从网芯的外部流向网芯的内部，循环冷却水中的杂物阻挡、积存在网芯外部周围。进水口电动蝶阀正常运行时为全开状态。当网芯内、外压差达到一定值时，首先将排污阀打开，然后将电动蝶阀由全开位置转道导向位置（导向位置为电动蝶阀全开状态左或右偏移20度左右），使循环冷却水在网芯外周急速旋转流动，从而将积存在网芯外周的杂物到冲洗到上部排污管中排掉。当清污冲洗结束后将电动蝶阀转到全开位置，关闭排污阀。正常为每天运行一次，每次运行时间为3-5分钟。如循环水中杂物较多可适当增加每天运行次数。

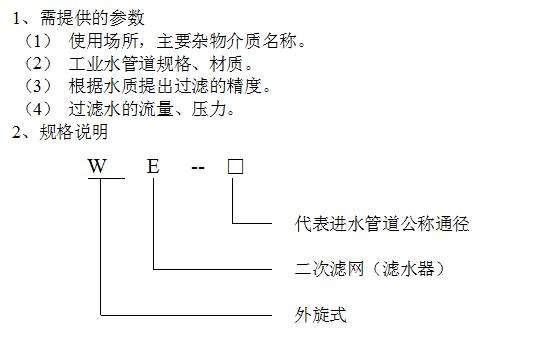

四、外旋式二次滤网的用户选用时需提供的参数和规格说明
五、外旋式二次滤网的外形尺寸

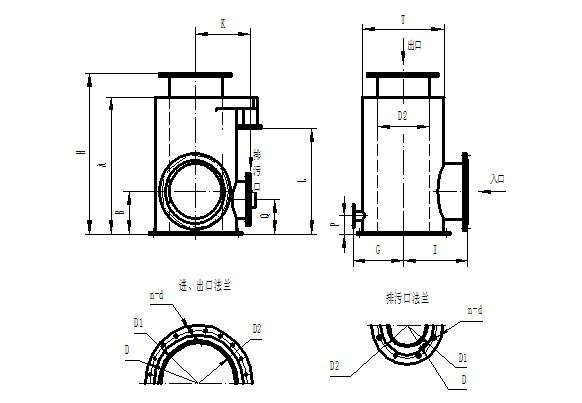

1.外型图
2、外形尺寸 单位：mm
|
尺寸 型号 |
A |
B |
C |
E |
F |
G |
H |
I |
K |
L |
M |
P |
Q |
T |
总重 kg |
执行机型号 |
备注 |
|
WE-500 |
1124 |
380 |
|
856 |
550 |
510 |
1224 |
454 |
550 |
822 |
804 |
200 |
824 |
820 |
700 |
DKJ-410 |
|
|
WE-600 |
1124 |
430 |
751 |
940 |
642 |
560 |
1224 |
544 |
660 |
724 |
1166 |
200 |
924 |
920 |
1000 |
DQ120-A |
人孔2个 |
|
WE-700 |
1641 |
483 |
770 |
1100 |
750 |
640 |
1741 |
626 |
780 |
1241 |
1244 |
171 |
483 |
1080 |
1200 |
DQ120-A |
人孔2个 |
|
WE-800 |
1683 |
588 |
1163 |
1320 |
820 |
750 |
1765 |
753 |
880 |
1205 |
1755 |
300 |
588 |
1300 |
1500 |
Q120 |
人孔3个 |
|
WE-900 |
1658 |
588 |
1001 |
1420 |
920 |
800 |
1770 |
803 |
925 |
1198 |
1663 |
|
588 |
1400 |
1800 |
Q250 |
|
|
尺寸 型号 |
进口法兰 |
出口法兰 |
排污口法兰 |
放水口法兰 |
||||||||||||
|
D |
D1 |
D0 |
n-d |
D |
D1 |
D0 |
n-d |
D |
D1 |
D0 |
n-d |
D |
D1 |
D0 |
n-d |
|
|
WE-500 |
635 |
595 |
533 |
16-Φ22 |
635 |
595 |
533 |
16-Φ22 |
240 |
210 |
161 |
12-Φ15.5 |
240 |
|
|
|
|
WE-600 |
735 |
695 |
633 |
20-Φ22 |
735 |
695 |
633 |
20-Φ22 |
240 |
210 |
161 |
12-Φ15.5 |
|
|
|
|
|
WE-700 |
860 |
810 |
724 |
20-Φ22 |
860 |
810 |
724 |
20-Φ22 |
240 |
210 |
161 |
12-Φ15.5 |
215 |
185 |
134 |
8-Φ15.5 |
|
WE-800 |
960 |
910 |
824 |
24-Φ26 |
960 |
910 |
824 |
24-Φ26 |
365 |
330 |
275 |
12-Φ18 |
365 |
330 |
275 |
12-Φ18 |
|
WE-900 |
1060 |
1010 |
924 |
24-Φ |
||||||||||||
