LS型反冲洗滤水器（手动滤水器）：在电站、化工、印染、造纸等行业供用水管边上，由于从江河、湖海中取水的来源不同，所以在水中存在着多种多样的杂质，如工业废弃物、浮草、鱼虾、田螺等。有时，在进入供用水系统的管边前，都采用简单的栅栏过滤，条件比较好的或用一次滤网进行处理，但处理后的水中仍存在着一些体积较小的杂质。当它们在供用水系统中聚积到一定程度而不清除时，将导致通流面积减小，最终产生堵塞，严重时造成停机，对安全运行构成极大威胁。鉴于经济、方便、维修等诸多因素，我公司设计和制造的新型反冲式工业滤水器系列产品，可满足用户要求，彻底解决上述问题.

二、主要技术参数

(1)、工作压力≤1.0Pa

(2)、滤网孔径φ1～φ10mm

(3)、额定流量下的阻力≤0.05MPa

三、结构与使用说明：

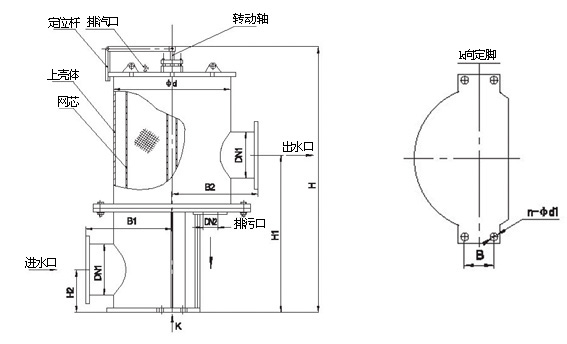

(1)、本系列手动滤水器由①转动轴、②定位杆、③支架壳体、④网芯、⑤进水口、⑥出水口、⑦排污口组成（见图）。一般水质为淡水型的，滤网和内部主要部件为普通不锈钢材质，若为海水或具有强酸碱型的，则采用特殊不锈钢材质。

(2)、手动滤水器入管道系统后，水就会从进水口进入滤水器，过滤后的水从出水口流出，当水杂质能过网芯时，由于体积大于网芯孔，而被截留在网芯上，当聚集到一定数量时，即造成进、出水口之间有一定压力差，这时，可转动网芯进行轮次自动反冲洗，杂质就会从排污口自行排出，如此往复循环，用户可根据水中杂质多少、而定时、定期自动反冲排污。

四、手动滤水器技术参数

规格型号	接管通径	排污口通径	过滤精度	材质
LS—50	DN50	DN20	1~10mm	筒体：Q235 滤网：不锈钢304
LS—65	DN65	DN25
LS—80	DN80	DN25
LS—100	DN100	DN32
LS—150	DN150	DN65
LS—200	DN200	DN80
LS—250	DN250	DN100
LS—300	DN300	DN150
LS—400	DN400	DN150
LS—500	DN500	DN200
LS—600	DN600	DN200
LS—700	DN700	DN200
LS—800	DN800	DN250
LS—900	DN900	DN250
LS-1000	DN1000	DN300
LS-1200	DN1200	DN300

五、手动滤水器安装及注意事项：

1、手动滤水器可卧式安装在凝汽器进口，也可安装在循环泵出口，其效果相同。

2、滤网进口直管段长度应大于循环水管道直径。

3、安装时不可倾斜，连接要牢固。

4、滤网与凝汽器循环水管进口间距保持100mm以上，并在滤网与凝汽器之间加装补偿节，便于检修装拆和补偿之用。

5、安装后，须清除滤网前循环水管中的一切杂物，投运前，并作运行试验。

六、手动滤水器定货须知：

1、需方提供安装方案、接管通径、原滤网图纸复印件。

2、循环水流量设计值。

3、循环水中杂质含量居多的是何种杂质。

4、是否需要电控电动装置。
