油箱,高位油箱,主油箱

二：高位油箱布置

  1、高位油箱要布置在距机组轴心线不小于5m的高度之上，其位置应在机组轴心线一端的正上方，以使管线长度zui短，弯头数量zui少，保证高位油箱的润滑油流回轴承时阻力zui小。

　2、高位油箱顶部要设呼吸孔，当润滑油由高位油箱流入轴承时，油箱的容积空间由呼吸孔吸入空气予以补充，以免油箱形成负压，影响润滑油靠重力流出高位油箱。

　3、在润滑油泵出口到润滑油进机前的总管线上要设置止回阀，一旦主油泵停止运转，辅助油泵也未及时启动供油，则止回阀立即关死，使高位油箱的润滑油，必须经轴承回油管线，再返回油箱，防止高位油箱的润滑油走短路，从而避免机组惰走过程中烧坏轴瓦故障的产生。

　4、如果润滑系统是一密闭循环系统（如氨压缩机润滑系统），高位油箱顶部没有呼吸孔，故障停机时，高位油箱的润滑油仍需由进油管流至轴承。在润滑油逐渐流出时，高位油箱的空间逐步增加。逐步增加的空间，由与润滑油箱联通的回油管及时补气予以充实，从而保证高位油箱保护功能的实现。

三、高位油箱的特点

  1、高位安全油箱始终处于畅通状态，又不受任何电器设备的制约，能立即补充润滑油，稳定系统油压。

  2、高位安全油箱能在一定时间内使启动时辅助泵组切换到主系统时润滑系统油压稳定不波动。

  3、事故停机时，高位安全油箱要保障停机惰走期T2内，维持安全润滑油供给，使顺利停机

  4、高位安全油箱占地很少，且安装改造容易。

  5、装有红白磁翻板液位计，锅炉运行人员在打油时看油位明显，不会出现油箱溢油。

  6、高位油箱装有回油管和放油管，回油管用于油箱油位过高时燃油溢流回零米油箱，放油管用于排放油箱积水和事故时将油排走。

四、高位油箱规格型号

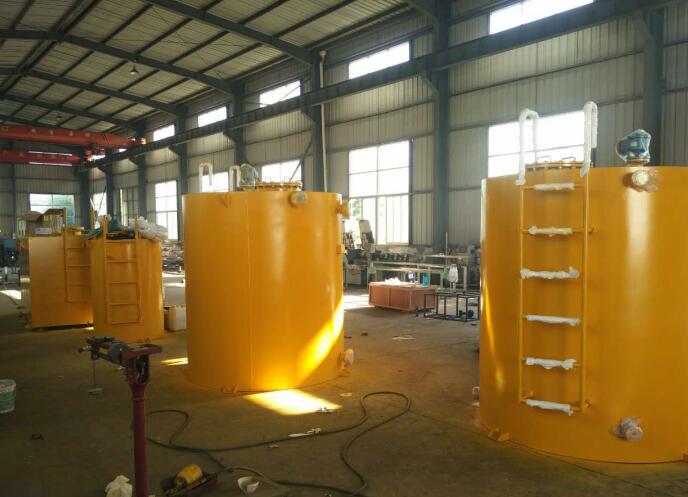

                                                                 高位油箱
