分水器（集水器）

一、产品简介：

分(集)水器是由分水器和集水器组合而成的水流量分配和汇集装置。分水器是将一路进水通过一个容器分为几路输出的设备，而集水器则是将多路进水通过一个容器一路输出的设备。其管理若干的支路管道，分别包括回水支路和供水支路，其较大多为DN350-DN1500不等，用钢板制作，属于压力容器类专业制造，其需要安装压力表温度计。它一方面将主干管的水按需要进行流量分配，保证各区域分支环路的流量满足负荷需要，同时还要将各分支回路的水流汇集，并且输入回水主干管中，实现循环运行。其回水再利用，可达到更节能的效果，可以同时满足供热与制冷的需要，其广泛应用于锅炉、中央空调、工业循环冷却水系统、热水系统。

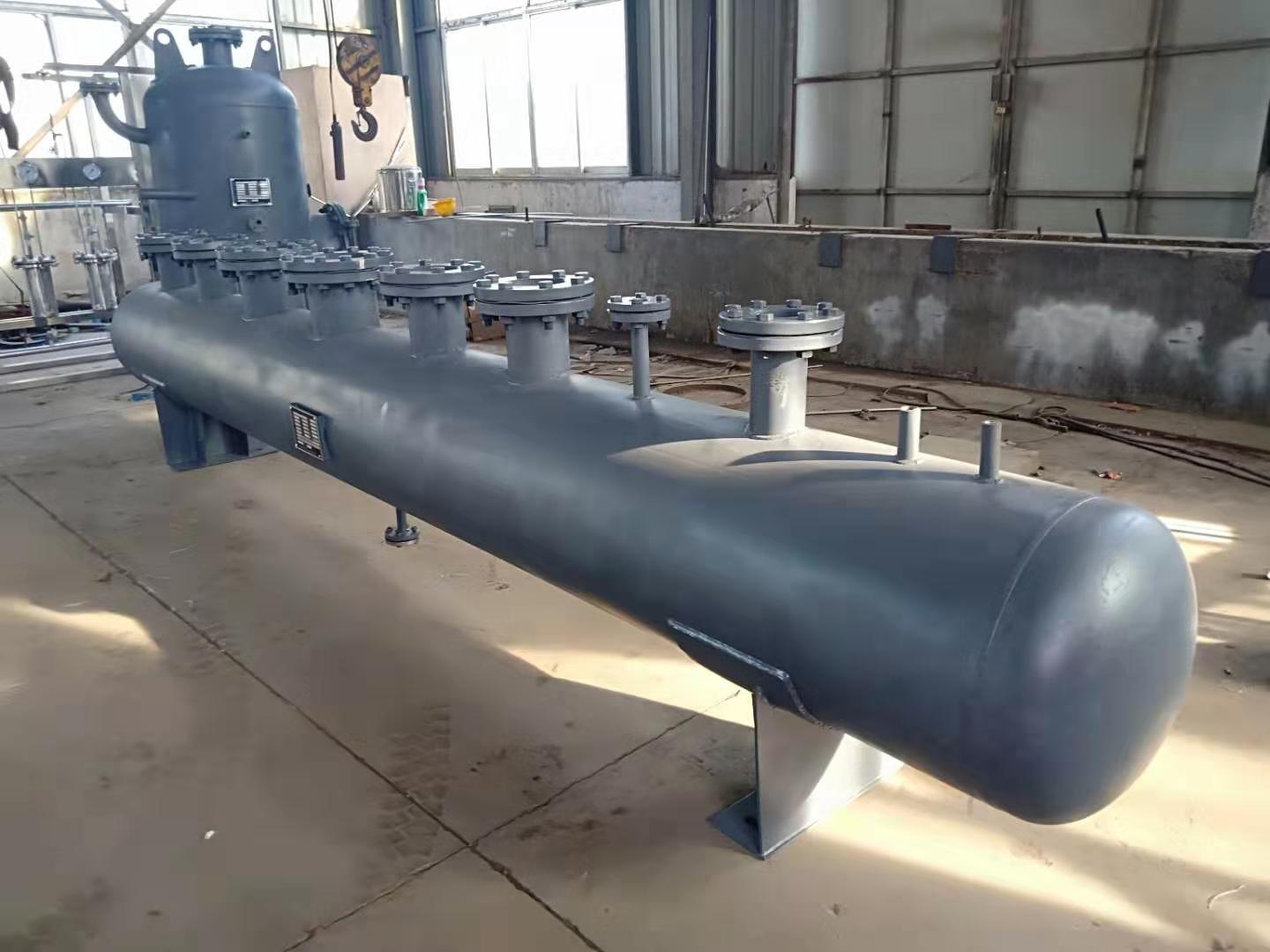

分水器结构一般由主管、分路支管、压力表、温度计、排污口等组成，其主管大多为DN50-DN1500不等，其分路支管按不同工程实际情况而定。（故在订货时提供详细工程用图或水路系统图）。

分水器的筒体上根据不同工程实际情况连接多个分路支管，可将各路水汇集或者将一路水分集，设备上装有压力表和温度计，可方便观察筒体内水流状态。筒体的下端部装有排污口，用于清洗水路系统时的速查个系统中污水排出。其回水可循环利用，故而可以达到更良好节能的效果，同时又可以满足供热与制冷的功能需要。广泛应用于锅炉、中央空调、工业循环冷却水系统、卫生热水系统的水路系统中。我们是按照客户及工程特性不同差异性需求定制各类集、分水器。

二、分水器制作材质要求

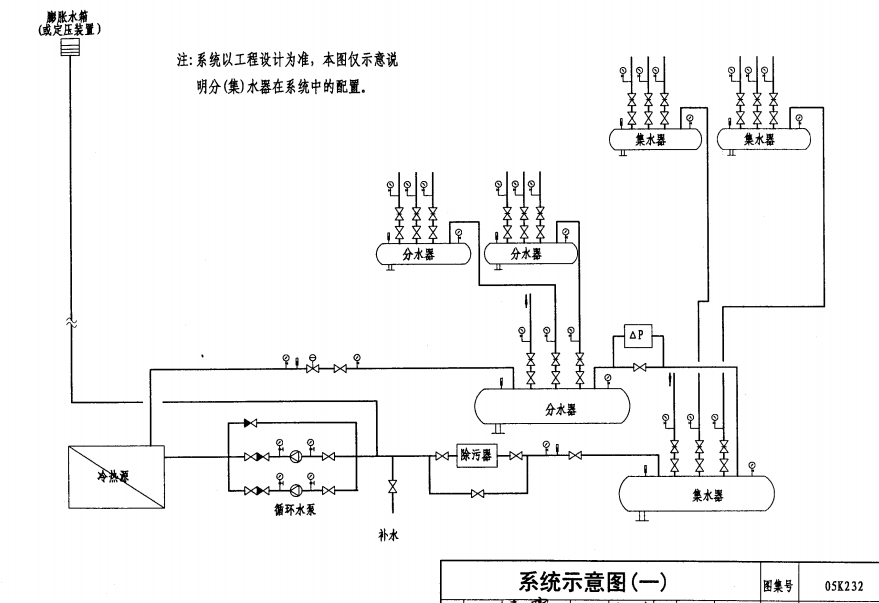

分水器是水路系统中用于连接多路水管，供回水的集分水装置，一般集水器、分水器在整体水路系统中配套成壹组。

分水器材质：材质一般按水路系统用途特性与压力要求分为：一、用于中央空调水路系统一般由优质碳素钢Q235B或低合金钢Q345R碳钢板卷制，或无缝钢铁管制作而成（具体按水路系统压力而定），能承受一定压力，外表面做防腐和保温处理。二、用于卫生热水水路系统，为防止卫生热水有锈水出现，危害人身健康，故材质一般用碳钢经过热镀锌处理或不锈钢SUS304材质。

三、分水器设备选型及计算

1、筒体直径一般不小于主管直径的两倍。

2、一般可按流经筒体流速计算而成，水的流速一般取0.15m/s-1.5m/s

3、筒体长度L根据接管的个数，直径大小，管间距来计算，L=130+L1+L2+L3+Li+120+2h，筒体需要保温时L=d1+d3+120mm，筒体不需要保温时I=d1+d2+80mm。详见国家建筑标准设计图集《05K232分集水器、分汽缸》的要求。

4、筒体上温度计、压力表、排污管的方位由工程设计决定。

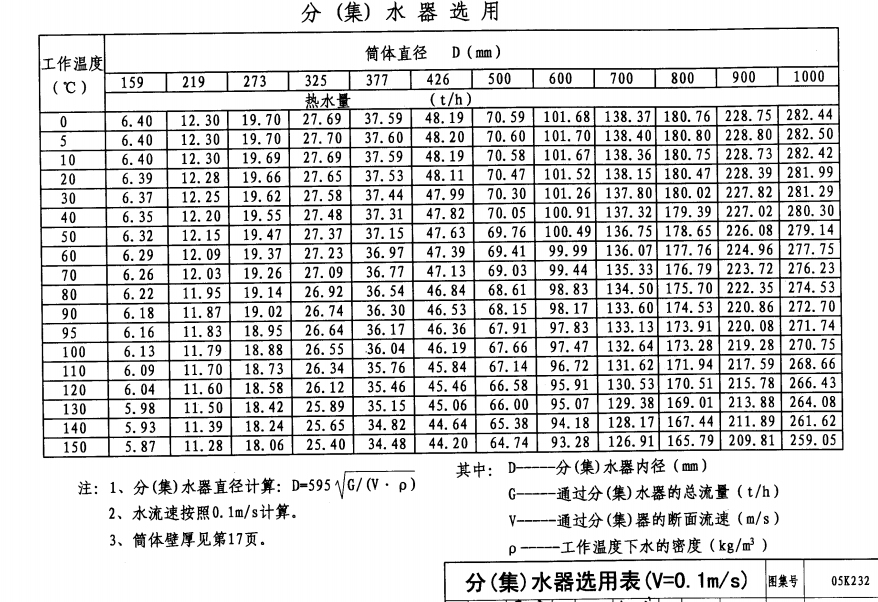

筒体直径、设计压力及封头壁厚一般对应表

注：以上单位为mm，可根据具体不同工程水路系统的需求，定制各种规格的分水器。

四、分水器特点与技术关键

1、严格按照国家建筑标准设计图集《05K232分集水器、分汽缸》及《GB150.1-4——2011压力容器》设计、制造、检验，出厂资料完整、规范。（特别提示：按国家质量监督检验检疫总局2009年颁布的《固定式压力容器安全技术监察规程》（TSG R0004-2009）一章第3条第款之规定，由于此分水器设备内部介质是不高于标准沸点的水或≤90℃热水。因此设备压力容器类别属：类外压力容器，所以此集、分水器设备生产制造无须监督检验及压力容器产品监检证书，设备使用无须报监登记与定检。）同时符合公共建筑节能设计标准《GB50189-2005》的要求。

2、各分路支管管法兰严格按化工部《HG/T20592-2009钢制管法兰》配制，法兰强度高、接触面积大从而彻底杜绝与阀门接触面的泄露，同时请用户订货时提供分路支管所配阀门压力等级，确保法兰与对应阀门的匹配。

4、设备生产、制作、检验中严格执行相应标准、规范的要求，设备所有焊缝接口均打磨光滑，出厂前严格做好水压试验，确保产品使用过程中无泄露。

6、设备根据用户提供详细工程用图或水路系统图，我们设计人员优化设计分水器尺寸，同时在订货前请需方或终端用户方相关设计人员或工程技术人员书面确认。

五、订货注意事项：

1、订货前请用户说明设备运用的水路系统功能用途与要求（如设备使用的工作压力或设计压力等级、材质要求、防腐要求等），并烦请提供详细工程用图或水路系统图，便于公司成本核算部进行理性的成本核算，给阁下提供性价比高、价格合理、诚信双赢的产品。

2、订货时，我们公司的设计人员会根据阁下提供的详细工程用图或水路系统图，进行详细优化设计（含提供分路支管所配阀门压力等级，确保法兰与对应阀门的匹配。），经过我们优化设计后的图纸请需方或终端用户方相关设计人员或工程技术人员作出相应的书面确认，作为我们之间签置的商业合同不可分割的一部份。
